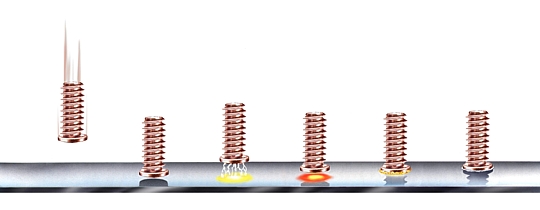

拉弧式螺柱焊又叫電弧式螺柱焊， 與儲能式螺柱焊不同，拉弧式螺柱焊沒有向電容充電的過程，而是通過變壓器/整流器降壓后直接放電，其工作原理與普通電焊焊接類似。由于不需要預充電，電能可以源源不斷地釋放，所以焊接時間長短可以控制，根據設備功率不同，可焊螺柱直徑范圍為3-25mm。拉弧式螺柱焊的特點焊接方式與保護方式根據螺柱直徑不同以及使用場合不同，拉弧式螺柱焊有不同的焊接方式以及保護方式。焊接方式分為“短周期螺柱焊”和“長周期螺柱焊”。保護方式分為“無需保護”、“氣體保護”和“瓷環保護”短周期螺柱焊工藝流程短周期螺柱焊即焊接時間在5-100毫秒的拉弧式螺柱焊，由于焊接時間較短，所以熔池相對較淺（但比儲能式螺柱焊的熔池深）。

短周期螺柱外形特點

短周期螺柱帶有一圈法蘭，這樣無論在焊接處是否產生氣孔，螺柱的焊接處抗拉強度，始終將大于螺柱自身的強度。短周期螺柱的外形與儲能螺柱相似，所以也可以用儲能螺柱來進行短周期螺柱焊接根據設備功率不同，短周期螺柱焊最大可焊M12的螺柱（ARC1550拉弧式螺柱焊機，ARC800拉弧式螺柱焊機短周期可焊至M8）螺柱直徑在6毫米及以下時，可以不采用任何保護措施。螺柱直徑在8毫米及以上時，應采用氣體保護，這樣可以避免產生氣孔。

長周期螺柱焊工藝流程

     長周期螺柱焊的焊接時間在100毫秒以上，由于焊接時間較長，所以熔池較深，可焊螺柱直徑較大，對板材表面質量要求較低，要求板的厚度較大。

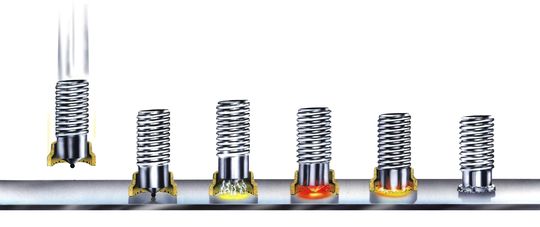

      長周期螺柱焊工藝流程長周期螺柱外形特點

      由于長周期螺柱焊本身焊接熔池較深，所以螺柱本身無需法蘭提高焊接強度。根據螺柱材質不同，低碳鋼螺柱前端需鑲嵌小鋁球用于焊接時的引弧，而不銹鋼螺柱不需要小鋁球。由于熔池較深，氣體保護對熔池的塑形能力較差，并且較易受到電弧偏吹影響，所以在焊接M12以上的螺柱時，宜采用瓷環保護焊接。
